编码器大航插类型(-000A) 电机产品布告
返回列表
2025-01-18 09:00:33
为提升产品市场竞争力，现推出编码器大航插类型-000A 电机来应对 震荡较大的电机利用场所、具体产品介绍如下：
一 、 相迸宗通例电机，此类电机编码器组件做了加大、抗震处置机身整体相对于通例电机加长18.3mm 。

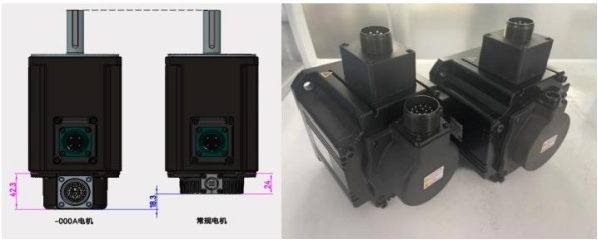

二、100-220法兰原幼航插类型所有电机均可定造为此类电机，产品参考对比示意图如下：
三、 此电机只涉及到原电机编码器组件调换，原动力插头及动力线 缆下单型号无调换 。
四、 前期依照定造机流程管控，如有需要请钉钉提议联系审批流 程、以SV-X2MA200A-N2LA -000A 为例：
| 原尺度型号 | 大航插电机下单型号 | |
| 电机型号 | SV-X2MA200A-N2LA | SV-X2MA200A-N2LA-000A |
| 编码器插头 | ENC-TE-LW1KW | ENC-TE-LW1KW-000A |
| 编码器线缆 | CAB-ENC100A-ABS-LW-*M | CAB-ENC100A-ABS-LW-*M-000A |
| 动力插头 | PWR-CON 1KW | PWR-CON 1KW |
| 动力线缆 | CAB-PWR100A-*M | CAB-PWR100A-*M |

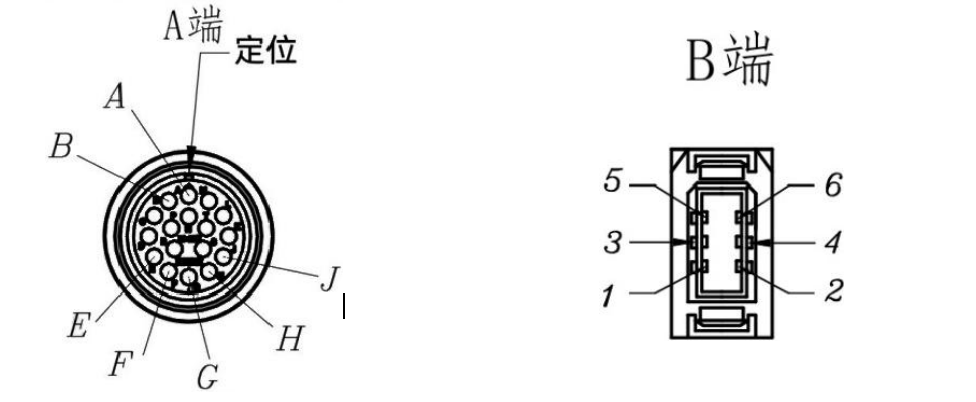

五、 大航插类型编码器线缆界说如线缆规格书所示：
| A-B处线序 | |||
| A端 | 线型 | B端 | 信号名 |
| G | AWG26 | 1 | VCC |
| F | 2 | GND | |
| A | 5 | +DO | |
| B | 6 | -DO | |
| J | 铁壳 | SHIELD | |
| E | 电池黄(+) | BAT | |
| H | 电池绿(-) | GND | |
六、 编码器大航插类型(-000A) 电机介绍特此注明，请知悉！
